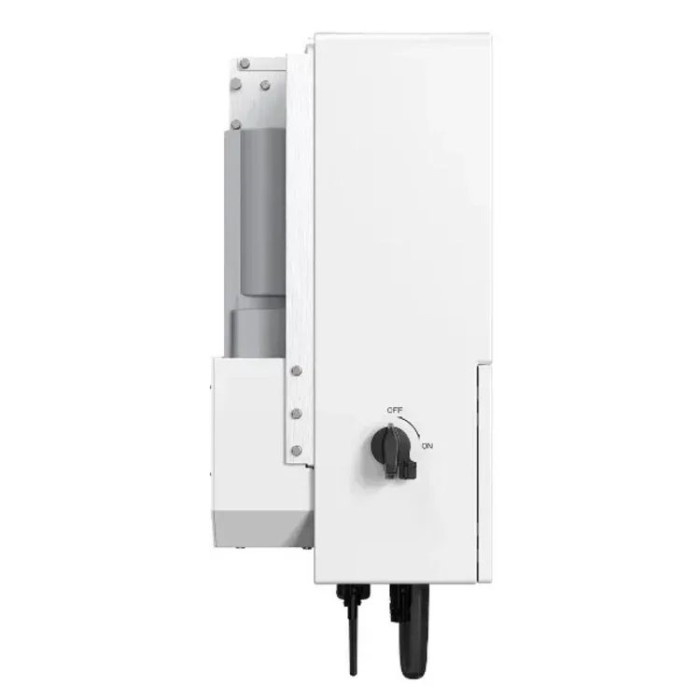

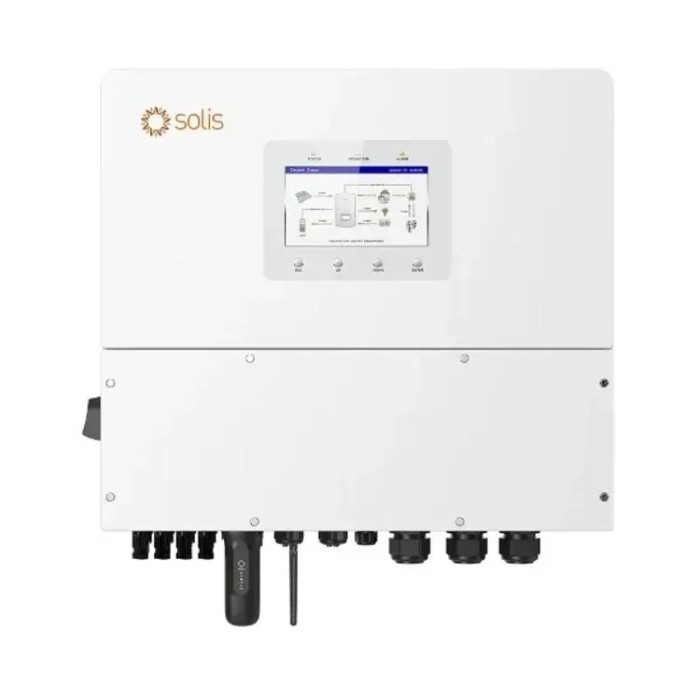

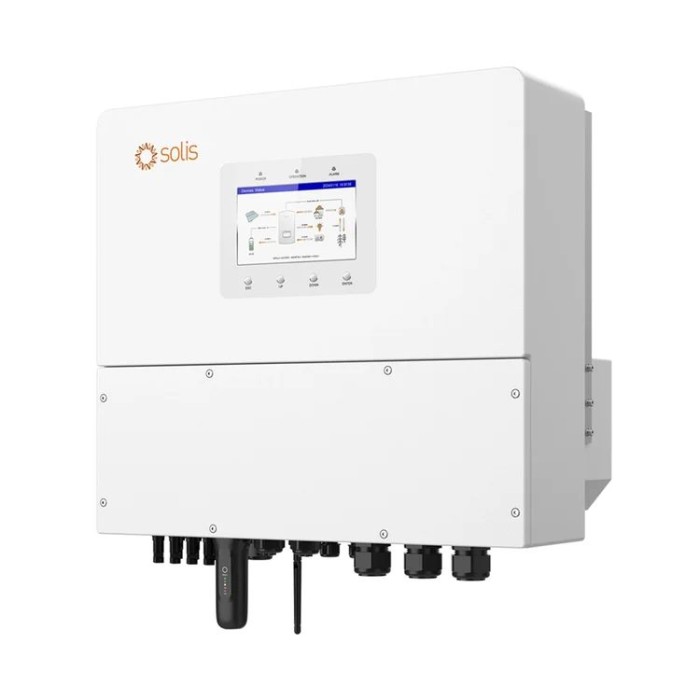

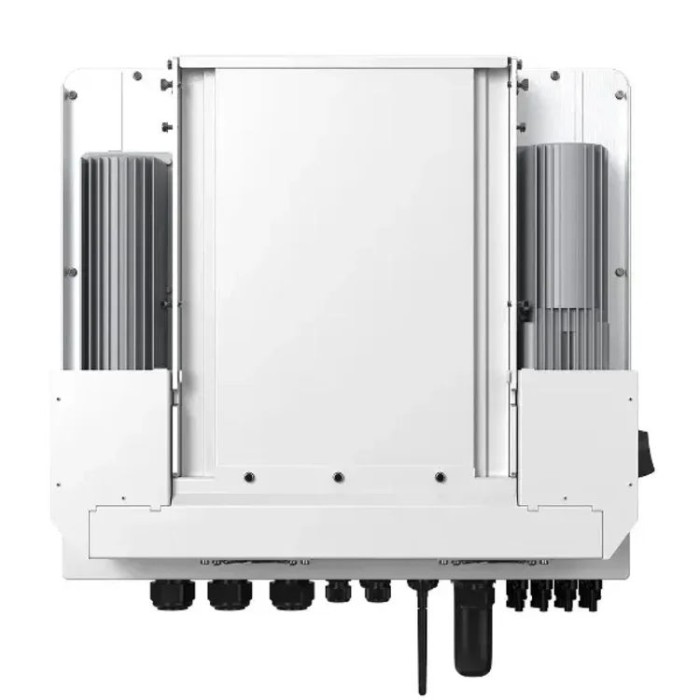

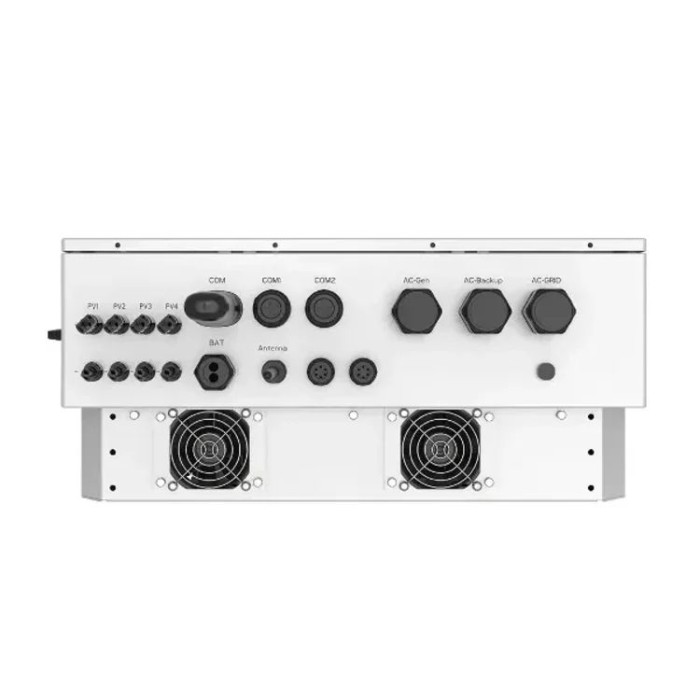

Гібридний інвертор Solis 20кВт, S6-EH3P20K-H (3 фази, 4 МРРТ, HV-високовольтний)

Гібридний інвертор Solis потужністю 20 кВт S6-EH3P20K-H

Трифазні інвертори для зберігання енергії серії Solis S6-EH3P20K-H розроблені спеціально для великих побутових та малих комерційних фотоелектричних систем зберігання енергії. Ці продукти підтримують підключення до мережі з генераторами та паралельну роботу декількох інверторів. Оснащений 4 MPPT, він ідеально підходить для великих дахових фотоелектричних систем зберігання енергії з різною орієнтацією та складною структурою. Завдяки гнучким можливостям регулювання навантаження, зокрема перемикання на рівні ДБЖ, та здатності до перенапруги резервного живлення від 10 секунд до 200%, він може працювати з трифазними несиметричними навантаженнями та навантаженнями середньої хвилі, забезпечуючи надійне електропостачання для ваших різноманітних енергетичних потреб.

Загальні характеристики інвертора для сонячних батарей Solis S6-EH3P20K-H

• Розміри (Ш/В/Г) – 563 × 546 × 250 мм
• Вага – 35,2 кг
• Топологія – Без трансформатора
• Самоспоживання (Ніч) – <25W
• Діапазон робочої температури – -25 ℃ ～ +60 ℃
• Діапазон відносноюї вологості – 0-95%
• Захист від проникнення – IP66
• Рівень шуму – <65 дБ (A)
• Концепція охолодження –  Інтелектуальне вентиляторне охолодження
• Максимальна робоча висота – 2000м
• Стандарт підключення до мережі – EN 50549-1/-10, VDE4105, CEI 0-21, CEI 0-16, NC-RFG TypeB , NRS 097-2-1, LTU-1, G99, PEA
• Стандарт безпеки / ЄМС – IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4

Вхідні характеристики сонячного поля

• Максимальна вхідна потужність PV- модулів – 32кВт
• Макс. вхідна напруга – 1000В
• Номінальна напруга – 600В
• Пускова напруга – 160В
• Діапазон напруги MPPT – 200-850В
• Макс . вхідний струм – 4 × 20 A
• Макс. струм короткого замикання – 4 × 30 A
• Кількість MPPT / Максимальна кількість рядків – 4/4

Вхідні характеристики від мережі

• Діапазон вхідного напруги – 2304 – 437 В / 320 – 460 В
• Максимальний вхідний струм – 45.6 A/43.3 A
• Номінальна частота мережі – 50 Гц /60 Гц
• Діапазон частот – 45 – 55 Гц / 55 – 65 Гц

Вихідні характеристики

• Номінальна вихідна потужність – 20кВт
• Макс. вихідна потужність – 20кВA
• Номінальна напруга мережі – 3/N/ PE, 220В/380В 3/N/PE 230В/400В
• Номінальна частота мережі – 50Гц/60Гц
• Номінальний вихідний струм мережі – 30.4 A/28.9 A
• Макс. вихідний струм – 30.4 A/28.9 A
• Фактор потужності –  >0.99 (0.8 зниження – 0.8 збільшення )
• THDi – <3%

Режим роботи від АКБ

• Форма синусоїди –  правильна

Заряд АКБ

• Тип акумулятора – Ion-litio
• Діапазон напруги акумулятора – 120 – 800В
• Макс. потужність заряду / розряду – 20кВт
• Максимальний струм заряду / розряду – 50 A
• Комунікаційний порт – CAN/RS485

Вхідний змінний струм (генератор)

• Номінальна вихідна потужність – 20кВт
• Максимальний вхідний струм – 30.4 A/28.9 A
• Номінальна вхідна напруга – 3/N/ PE, 220В/380В 3/N/PE, 230В/400
• Номінальна частота – 30Гц/60Гц

Вихід змінного струму (резервний)

• Номінальна вихідна потужність – 20кВт
• Максимальна повна вихідна потужність – у 1,6 разів більше номінальною потужності , 10 с
• Час резервного перемикання – <10мс
• Номінальна вихідна напруга – 3/N/ PE, 220В/380В 3/N/PE, 230В/400В
• Номінальна частота – 50 Гц /60 Гц
• Номінальний вихідний струм – 30.4 A/28.9 A
• THDv (@лінійне навантаження ) – <3%

Ефективність

• Макс. ККД – 97.7%
• ККД Євростандарт – 97.5%
• Макс. ККД зарядки акумулятора за допомогою фотоелектричних батарей – 98.5%
• Макс. ККД зарядки / розрядки батареї через змінний струм – 97.2%

Захист

• Захист від острівців – Так
• Захист від навантаження по струму на виході – Так
• Захист від короткого замикання на виході – Так
• Вбудований AFCI 2.0 – Опціонально
• Вбудований вимикач постійного струму – Так
• Захист від зворотній полярності постійного струму – Так
• Захист від пренавантаження по напруги – Так
• Резервний захист акумулятора – Так

Додаткові функції:

• Підтримує макс. 6 шт. паралельно
• Автоматичне перемикання ДБЖ
• Інтегровані 4 MPPT для різних орієнтацій масиву
• Максимальний струм заряджання/розряджання до 50А
• Струм до 20А, ідеально підходить для великих струмових модулів
• 6 регульованих налаштувань часу для заряджання/розряджання
• 200% резервний захист від перенапруги при імпульсному навантаженні протягом 10 секунд
• Підтримує незбалансонвані та напівхвильові навантаження на мережу і на портрезервного живлення
• Підтримує контроль пікового навантаження в режимі “самостійного використання” та врежимі “генератор”
• Інтелектуальна схема з’єднання змінного струму, що дозволяє легко модернізувати існуючісистеми, підключені до мереж

Переваги інвертора S6-EH3P20K-H:

• Надзвичайна гнучкість у розміщенні сонячних панелей: Цей інвертор оснащений 4 MPPT-трекерами, кожен з яких підтримує до 1 вхід(стрінг). Це робить його ідеальним рішенням для великих дахових систем з різною орієнтацією панелей та складною структурою. Сонячні батареї можна розмістити в 4-х різних площинах. Діапазон напруги MPPT-трекера становить від 200 до 850В , а максимальний вхідний струм 20А (струм короткого замикання 30А), що забезпечує максимальне використання сонячної енергії.
• Виняткова продуктивність та стабільність: Забудьте про перебої! Пристрій підтримує перевантаження до 160% по стороні фотомодулів для максимальної генерації. Він забезпечує несиметричне трифазне живлення навантаження, що дозволяє отримати до 40% перевантаження по фазі. Час перемикання на резервне живлення становить менше 10 мілісекунд, що робить перехід непомітним. До того ж, він здатен витримувати 10-секундне перенапруження до 160% резервного живлення.
• Розумне управління енергією та економія: Інвертор оснащений ШІ, який інтелектуально керує процесами зарядки та розрядки акумуляторів на основі багатозонних тарифів (Time-of-Use). Він безшовно інтегрується з платформами VPP (Virtual Power Plant) та EMS (Energy Management System) та має вбудоване управління для теплових насосів з функцією SG, що дозволяє вам оптимізувати витрати та ефективно керувати енергією.
• Гнучкість та масштабованість системи: Solis S6-EH3P20K-H сумісний з широко розповсюдженими брендами високовольтних літій-залізо-фосфатних акумуляторних батарей, зокрема, таких як  Pylontech з діапазоном напруги 120-800В. Завдяки можливості масштабування, ви можете легко розширювати ємність вашої системи у майбутньому. Номінальний струм заряду АКБ становить 50 Ампер.
• Надійна робота в будь-яких умовах: Завдяки високому ступеню захисту IP66, інвертор надійно захищений від пилу та потужних струменів води, що дозволяє встановлювати його зовні. Він бездоганно працює в широкому діапазоні температур від-25°C до +60°C і має інтелектуальне вентиляторне охолодження. Його максимальна ефективність досягає 97.7%, забезпечуючи мінімальні втрати енергії.
• Працює з трифазними паливними генераторами.
• Простота конфігурації та моніторингу: Пристрій обладнаний 7-дюймовим РК-екраном для інтуїтивно зрозумілого керування та підтримує Bluetooth-додатки для швидкого налаштування. Різноманітні опції зв’язку, такі як CAN, RS485, Ethernet, а також опціональні Wi-Fi, Cellular та LAN модулі, дозволять вам завжди бути в курсі роботи вашої СЕС.

Особливості сонячного гібридного інвертора S6-EH3P20K-H:

• Сумісність з тепловими насосами SG
• Підтримує функції пікового відключення в режимах «самоспоживання» та «генератор»
• Підтримує два резервних порти для інтелектуального керування критичними та некритичними навантаженнями
• Підтримує несиметричні та напівхвильові навантаження як на мережу, так і на резервні порти
• Підтримує генератори для тривалої роботи в режимі очікування під час збою в електромережі
• Підтримує максимальний вхідний струм 20 А, що робить його ідеальним для всіх потужних фотоелектричних модулів будь-якої марки
• Підтримує вимірювання напруги мережі змінного струму та вихідної потужності генератора, щоб запобігти пошкодженню генератора через зворотний струм мережі
